中石化西南局海相氣田鴨深一井單井脫硫項目（重點案例）

我公司在中石化鴨深一井脫硫項目成功實施創造了數個第一：?1、使用液相氧化法單井硫磺量第一、國內硫磺產量單套硫磺產量第一；2、國內第一套井口全撬裝裝置（使用液相氧化法）；3、天然氣中硫化氫凈化到1ppm以下，甲硫醇、乙硫醇凈化到1ppm以下，凈化度國內第一；4、首套采用多塔串并組合的螯合鐵脫硫裝置；5、國產工業化運行井口脫硫硫容最高的螯合鐵裝置；6、硫磺品質達一等品，品質處國內同行業第一；7、同等工況下，藥劑消耗國內最少，處于領先水平。?

所屬分類：

工程案例

關鍵詞：新瑞環保

聯系我們

產品描述

我公司在中石化鴨深一井脫硫項目成功實施創造了數個第一：

1、使用液相氧化法單井硫磺量第一、國內硫磺產量單套硫磺產量第一；
2、國內第一套井口全撬裝裝置（使用液相氧化法）；
3、天然氣中硫化氫凈化到1ppm以下，甲硫醇、乙硫醇凈化到1ppm以下，凈化度國內第一；
4、首套采用多塔串并組合的螯合鐵脫硫裝置；
5、國產工業化運行井口脫硫硫容最高的螯合鐵裝置；
6、硫磺品質達一等品，品質處國內同行業第一；
7、同等工況下，藥劑消耗國內最少，處于領先水平。

（一）氣井簡介

    鴨深1井位于彭州市葛仙山鎮楊柳村，距離敖平閥室約6km。該井無阻流量81.96萬方/天，硫化氫含量5.23%，二氧化碳含量6.38%，有機硫含量256.4mg/m3

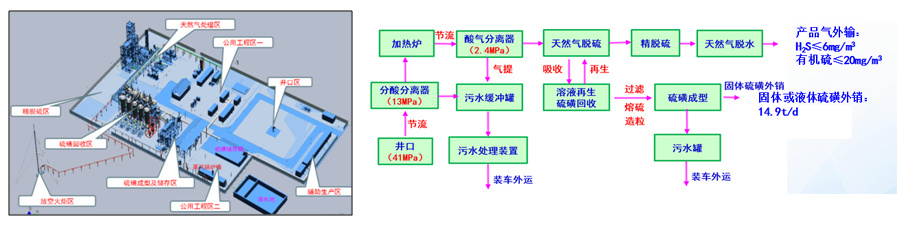

（二）工藝路線

　　◆注醇、加熱工藝防止水合物堵塞
　　◆螯合鐵雙塔脫硫工藝進行脫硫
　　◆三甘醇脫水工藝進行脫水
　　◆有機硫吸附轉化工藝脫除有機硫
　　◆間歇熔硫、帶式造粒得到硫磺

（三）運行參數

試運行主要參數統計表
序號

參數名稱

設計值

實際運行值

 備注
1

產氣量

20×104m3/d

16-24×104m3/d


2

硫磺產量

14.9t/d

10-17t/d


3

地層水量

 3m3/d

約4.5m3/d

含甲醇
4

井口流壓

 41MPa 42.1MPa

開井壓力47.5MPa
5

井口溫度

40℃

23℃


6

井口一級節流后壓力/溫度

 25MPa

25MPa/13℃


7

井口二級節流后壓力/溫度

 17MPa

14MPa/4℃


8

加熱爐一級節流后壓力/溫度

 12MPa

5MPa/60℃


9

加熱爐二級節流后壓力/溫度

 2.4MPa

2.2MPa/40℃


10

溶液循環量

 560m3/h

350-670m3/h


11

吸收塔運行壓力/溫度

2.4MPa/38-53℃

2.2MPa/48-52℃


12

氧化塔運行壓力/溫度

常壓/38-53℃

常壓/48-51℃


13

凈化氣外輸壓力

 2MPa

1.1MPa




（四）產品質量

　　◆凈化氣：凈化天然氣H2S含量小于1ppm，總硫含量小于1mg/m3，CO2含量小于1%，達到了一類氣的要求
　　◆硫產物:產出硫膏含水率17%；固體硫磺品質達到了合格品的要求。


（五）運行情況

　　◆氣量在10-15萬方/天穩定運行時，脫硫貧液ORP值穩定在-50左右，脫硫富液ORP值穩定在-200至-240，脫硫溶液在此氣量下的氧化再生能滿足要求。最大運行氣量24萬方/天。

　　◆投運期間，溶液循環量在350-670m3/h運行，氣量相對穩定后保持在500m3/h左右，測算硫容在0.8-2.5g/L左右，凈化氣H2S基本在＜1PPm，硫醇脫除率在90%以上

名稱

6月15日取樣數據

6月17日取樣數據

6月19日取樣數據

原料氣

經過螯合鐵溶液后氣質

原料氣

 經過螯合鐵溶液后氣質

原料氣

 經過螯合鐵溶液后氣質

硫化氫，mol%

4.87

＜0.1

 5.4

＜0.1

5.41

＜0.1

羰基硫，S，mg/m3

115

 61.0 75.2 48.1 68.7 45.2

甲硫醇，S，mg/m3

1258.5

 9.3 569

＜0.1

 311.2

＜0.1

乙硫醇，S，mg/m3

 551 21.3 157

＜0.1

 60.3

＜0.1

丙硫醇，S，mg/m3

 162.2 23.0 - 9.3 - 2.6

總有機硫，S，mg/m3

2086.7

160.1

 801.2 76.7 440.2 64.8

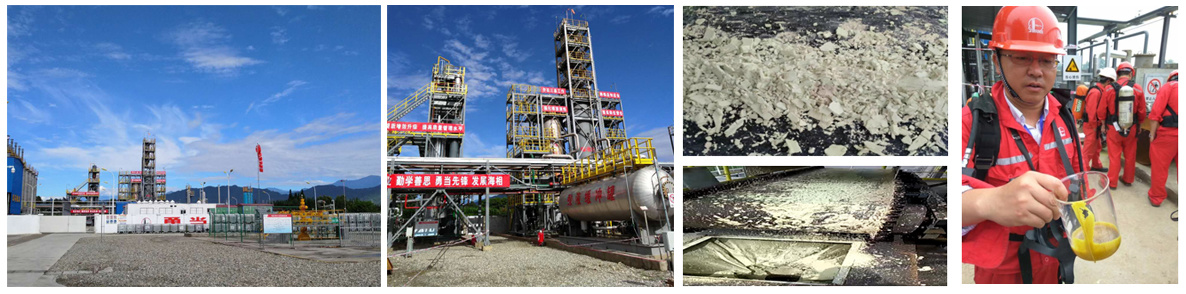

（六）現場照片


（七）經驗總結

　　1、提供了天然氣直接脫硫的全新經驗和數據，在高硫容的情況下，20噸硫磺每天以下的情況下，天然氣壓力在3.5MPA壓力以下，二氧化碳脫除不要求的情況下，天然氣直接脫硫和硫磺回收比上MDEA+CLAUS，更加經濟更加環保，投資更節省，流程更簡單，運行更平穩，安全系數更高。
　　2、對甲硫醇、乙硫醇有90%以上的脫除率。
　　3、能脫除部分二氧化碳，二氧化碳在吸收塔吸收，在氧化塔汽提出來。具體脫除率和吸收塔壓力，溶液PH值有關系。
　　4、單井脫硫或天然氣直接脫硫硫磺量達到19噸每天，目前是世界最大的單井脫硫項目。
